Manual RSTP


Switch A:

configure terminal
spanning-tree mode rstp


Switch B:

configure terminal
spanning-tree mode rstp


Switch C:

configure terminal
spanning-tree mode rstp


También vamos a permitir portfast en nuestros puertos de acceso (PCs conectados a los interruptores) - Esto permitirá a los puertos para ir directamente a un estado de reenvío que significa que los puertos al instante se van a prender. Usted no desea habilitar esta en enlaces troncales, esto puede causar problemas con los bucles de conmutación.


Switch A:

configure terminal
interface fa0/3
spanning-tree portfast


Switch B:

configure terminal
interface fa0/3
spanning-tree portfast


Se recibirá un mensaje de advertencia acerca de la habilitación portfast en enlaces troncales.


%Warning: portfast should only be enabled on ports connected to a single
host. Connecting hubs, concentrators, switches, bridges, etc... to this
interface  when portfast is enabled, can cause temporary bridging loops.
Use with CAUTION

%Portfast has been configured on FastEthernet0/3 but will only
have effect when the interface is in a non-trunking mode.





Eso es todo lo que se necesita para permitir un rápido spanning-tree y portfast. Vamos a ir un paso más allá y permitir que el switch C se convierta en el puente raíz para VLAN 1. Actualmente el interruptor B es la raíz.

Podemos hacerlo de dos formas, una para definir la prioridad de VLAN 1 a un valor mucho más bajo, por ejemplo, 4096 o fuerza el interruptor como la raíz.


Set the priority lower on Switch C:

configure terminal
spanning-tree vlan 1 priority 4096


Force switch as root:

configure terminal
spanning-tree vlan 1 root primary


Cambio de la prioridad a 4096, lo anterior sólo cambiará el puente raíz para VLAN 1.

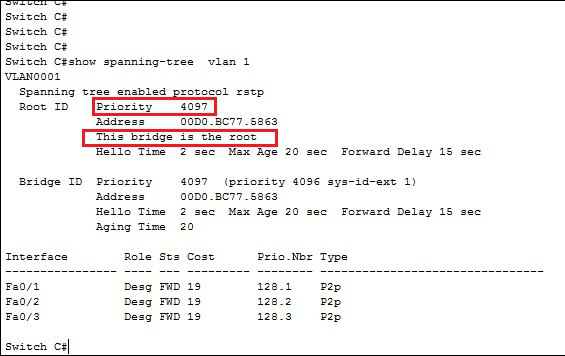

Ahora bien, si hacemos un show vlan spanning-tree 1 en el interruptor C:


RSTP_Show_Spanning_Tree

Lo anterior muestra la salida spanning-tree del switch C. Podemos ver la dirección de prioridad se ha cambiado a 4096 + VLAN 1 (4097) y el puente es la raíz para VLAN 1.





Verifying:

Para verificar que RSTP se ha configurado correctamente podemos ir a través de la configuración mediante el comando show running-config y verificar el modo Rapid Spanning-Tree-RSTP se ha introducido en los tres switches.

El siguiente comando podemos verificar con RSTP está show spanning-tree, esto mostrará qué tipo de árbol de expansión está habilitada y estados de puente raíz / interfaz.


RSTP_Show_Spanning_Tree_SwitchB

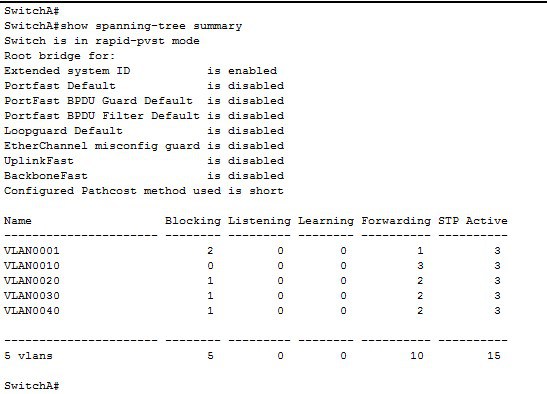

Mostrar el  resumen de spanning-tree se puede utilizar para dar una indicación rápida de lo que el modo de árbol de expansión está configurado para alguna otra información útil, como que VLANs toman parte en spanning-tree.

RSTP_Show_Spanning_Tree_SwitchA


Troubleshooting:


  • Asegurarse de que todos los switches están configurados para el RSTP, este es compatible hacia atrás, lo que significa que coincidirá con los temporizadores normales spanning-tree y puede causar lentitud

  • Revise los cables entre conmutadores son correctas - Cable cruzado

  • Compruebe que no ha hecho un enlace troncal portfast por error ----

  • El uso de los comandos verificar arriba puede ayudar mucho con la comprensión por qué RSTP no es trabajo (puente raíz incorrecta, puerto bloqueado, árbol-Rapid Spanning no configurado)


Más sobre comandos RSTP: http://alliedtelesis.com/manuals/AWPLUSV224CLIa1/RSTP_reference.html#Rcq38071

Configuración final

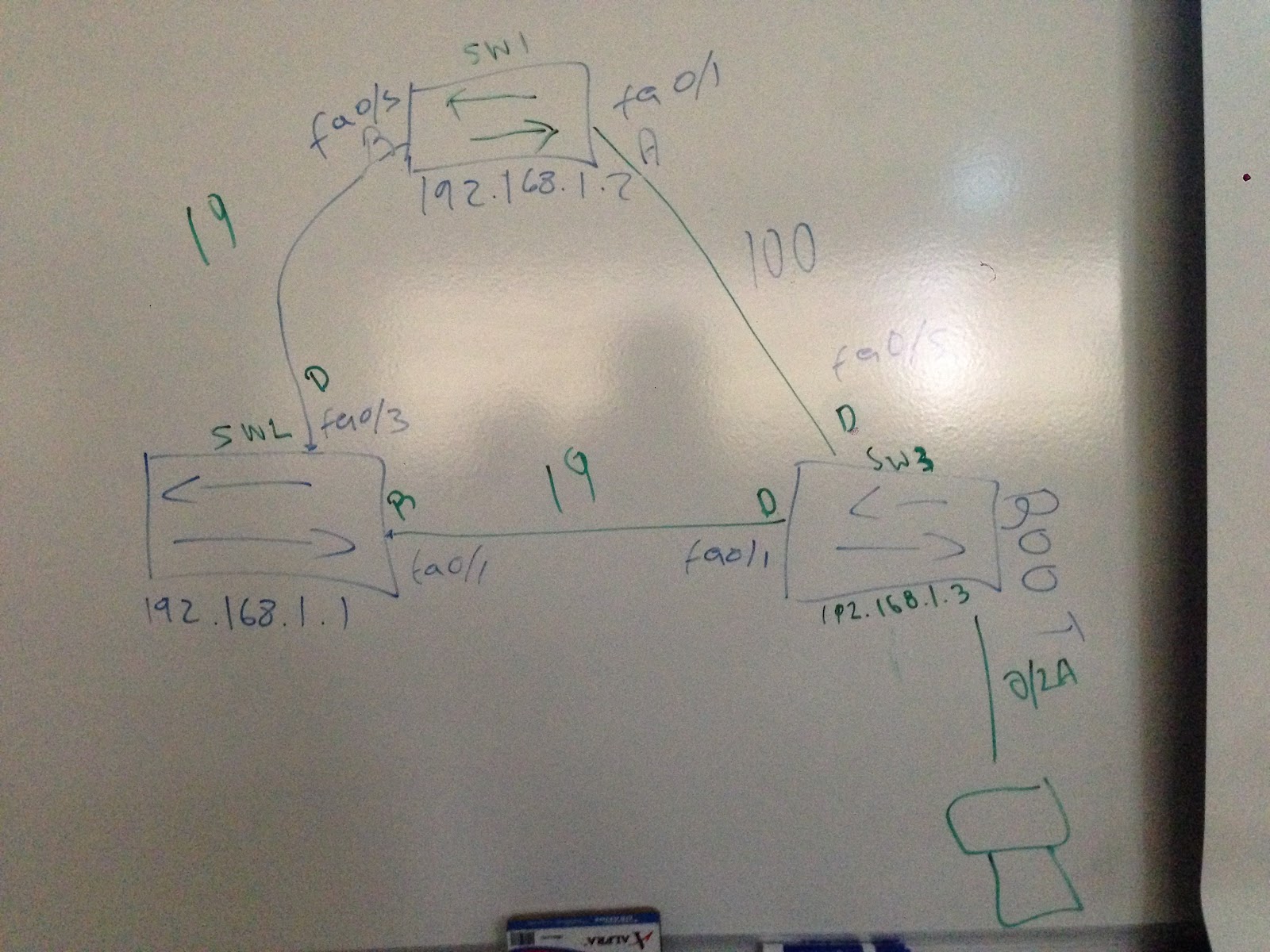

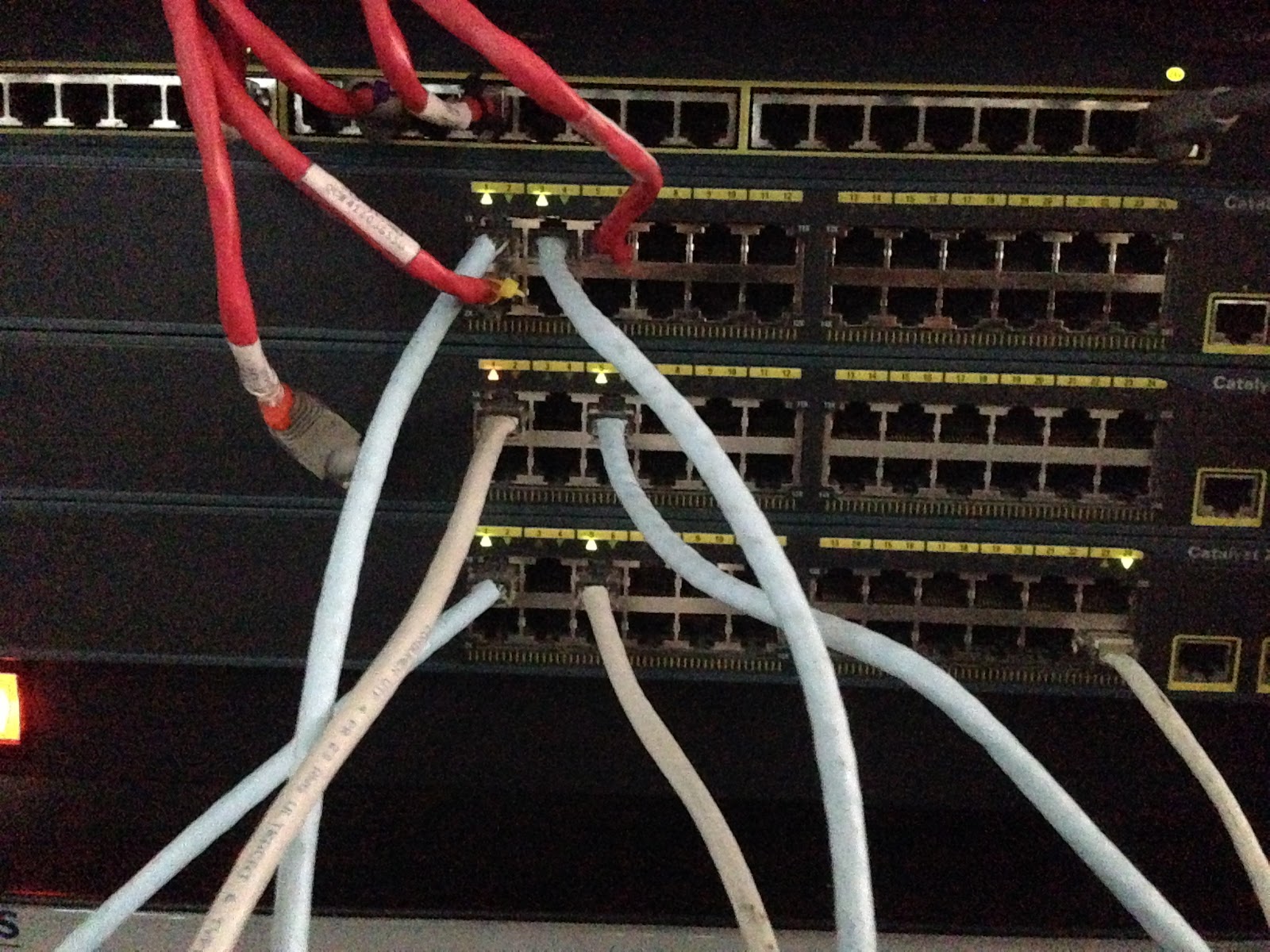

En la siguiente foto podemos observar los switches de acuerdo al diagrama que está dibujado.El de arriba es el S1, el de la izquierda es el S2 y el de la derecha es el S3 (también es el root). Todas las FA son designadas excepto la Fa0/5 que conecta el S1 con el S2, la cual es alternativa.

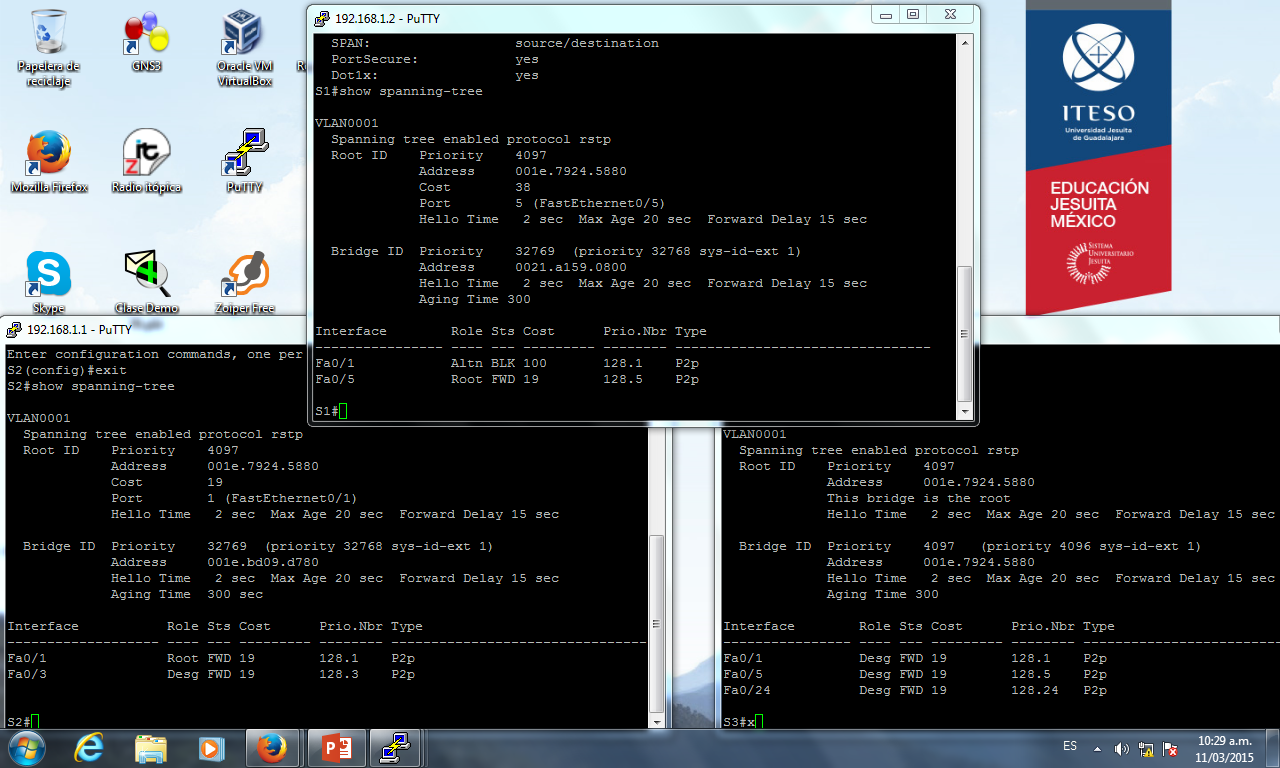

En la siguiente imagen cambiamos el costo del Fa 0/1 (la que conectaba el S1 al S3) a 100, entonces automáticamente cambió la ruta a alterna y la Fa0/5 a Root.

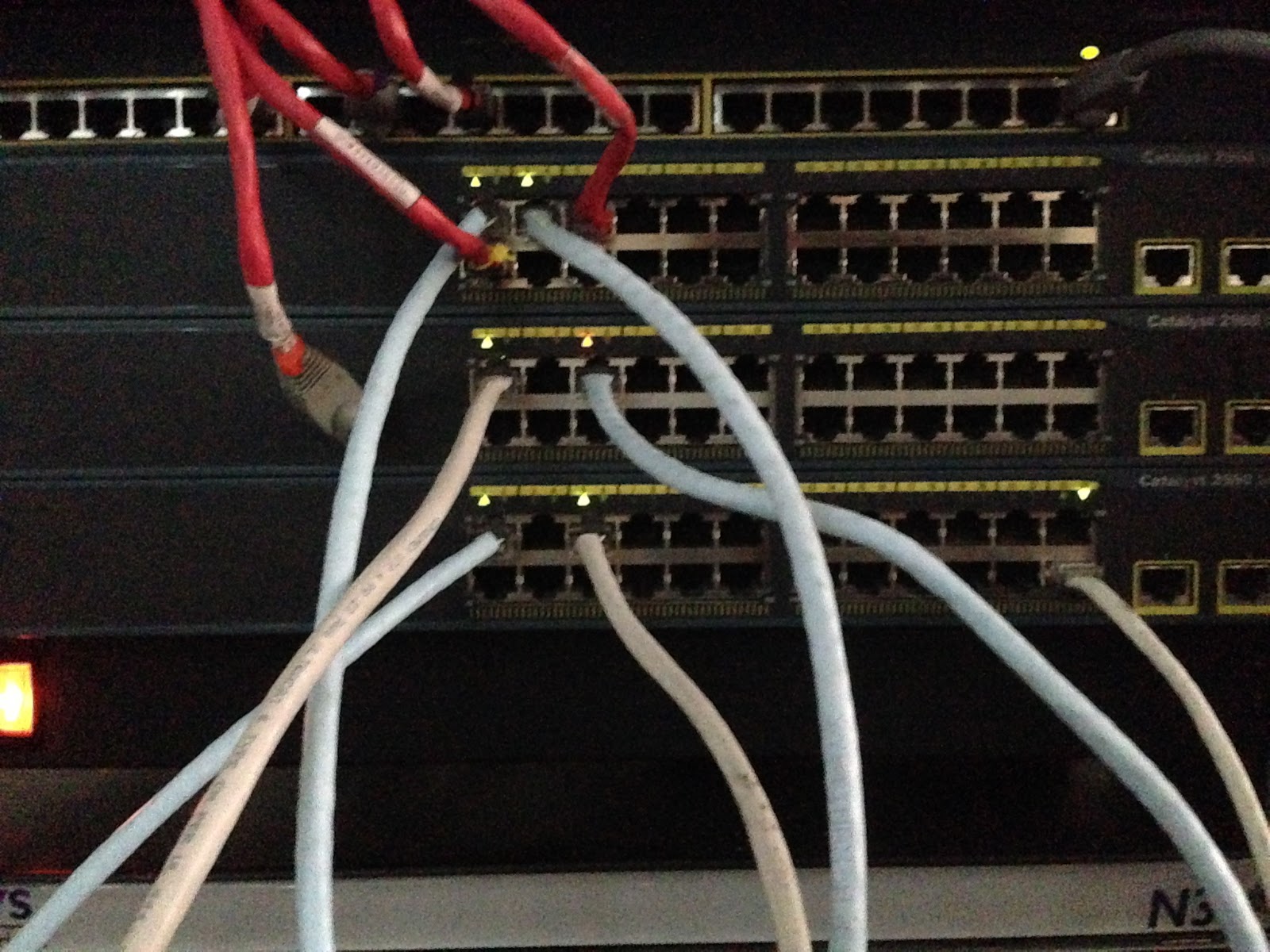

En la siguiente foto explicamos lo siguiente: Restablecimos el costo de ambos Fas, luego eliminamos Fa0/1 para ver que era lo que pasaba. Después de esta imagen podemos observar como los focos de los Switches también cambiaron

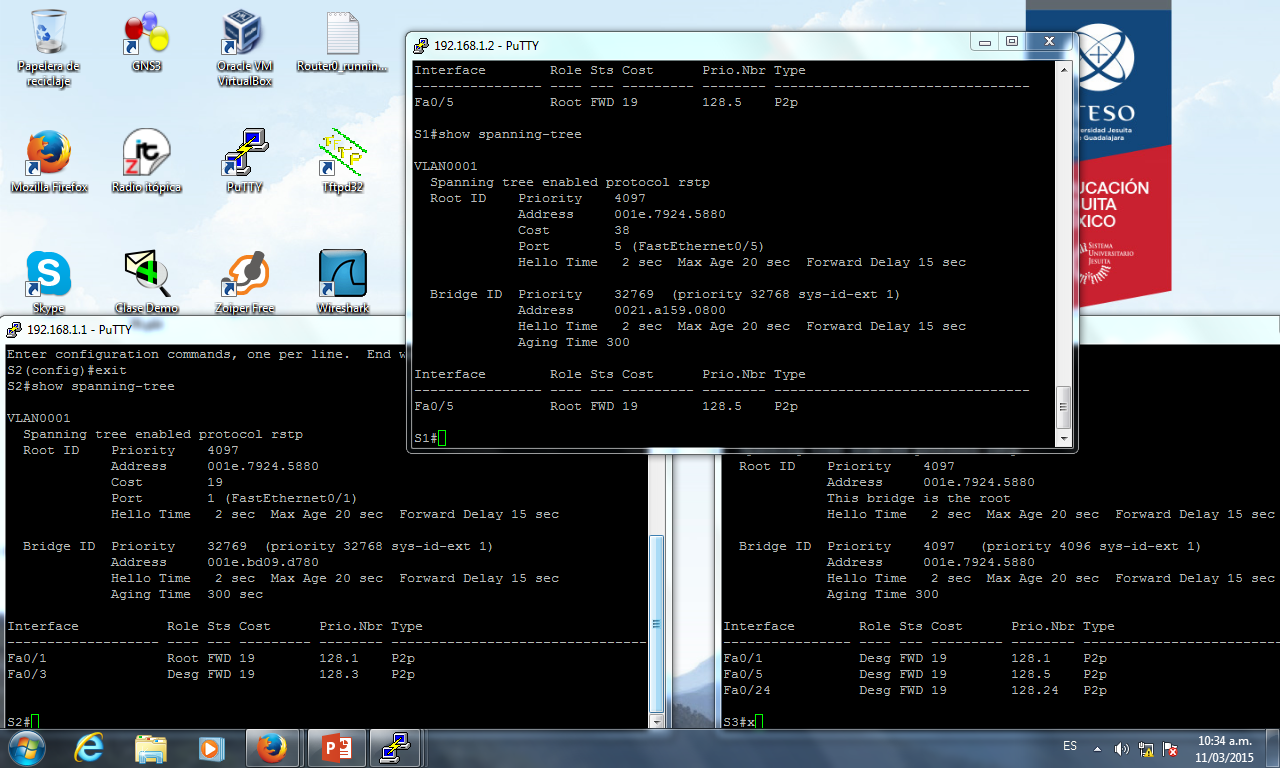

Finalmente, volvemos a mostrar todos los spanning-tree, pero ahora con Fa0/1 del S1 eliminado (lo que hicimos en el paso anterior) podemos observar como Fa0/5 se vuelve Root y todo funciona normal
