Introducción
En esta práctica observaremos los diferentes modos de transmisión y como se comporta el medio de transmisión gracias a los programas de WAN Killer (para mandar paquetes basura) y NetPerSec (para observar la tasa de bits que mandamos o recibimos).
Objetivo
Entender cómo influye el modo de transmisión (half-duplex y full duplex) y el tipo de dispositivo de interconexión (hub y switch) en el rendimiento de las redes Ethernet.
Desarrollo

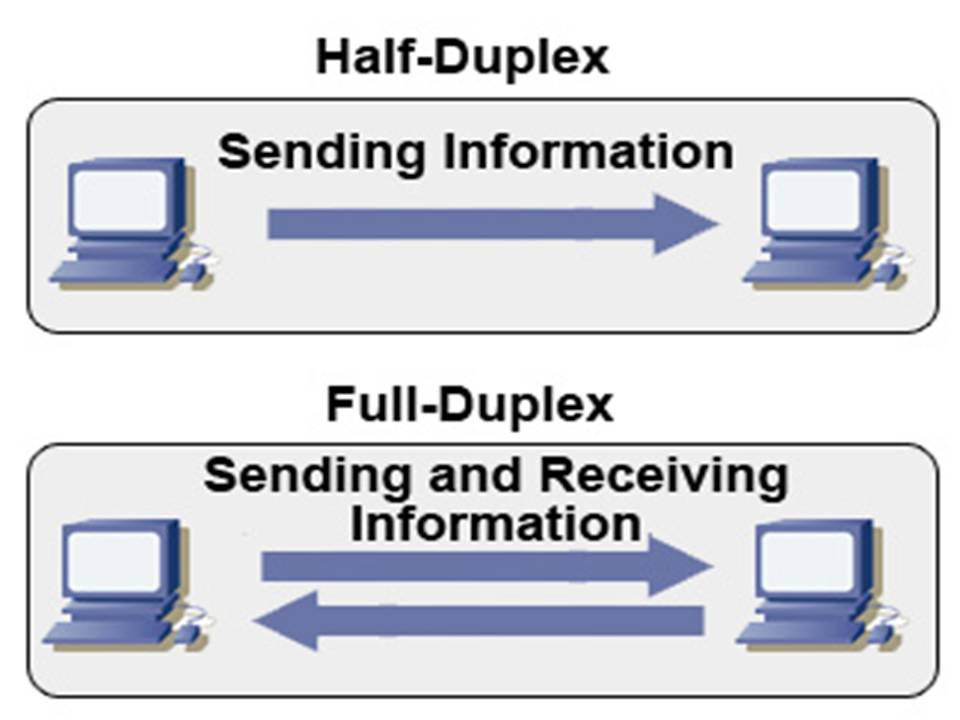

HALF DUPLEX.- Cuando los datos circulan en una sola dirección por vez,la transmisión se denomina half duplex.En la transmisión half-duplex,el canal de comunicaciones permite alternar la transmisión en dos direcciones,pero no en ambas direcciones simultáneamente.Las radios bidireccionales,como las radios móviles de comunicación.
FULL DUPLEX.- Cuando los datos circulan en ambas direcciones a la vez,la transmisión se denomina full-duplex.A pesar de que los datos circulan en ambas direcciones,el ancho de banda se mide en una sola dirección.Un cable de red con 100 Mbps en modo full-duplex tiene un ancho de banda de 100 Mbps.
Para comprobar el comportamiento de la red se hicieron diferentes pruebas de rendimiento entre dos computadoras, Switch y HUB, las cuales eran básicamente inundar el medio de transmisión con datos basura, estando este en diferentes modo de configuración como 10BaseT,100BaseT, 1000BaseT en modo Full-Duplex y Half-Duplex , para posteriormente tomar mediciones de las tarjetas de red y hacer una comparación.

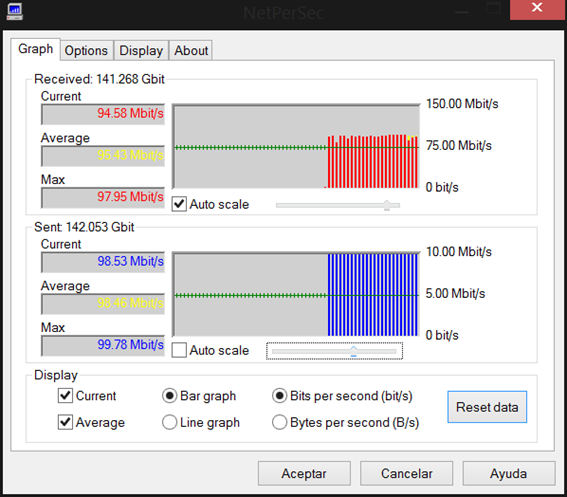

-Mandando Paquetes a través de un HUB

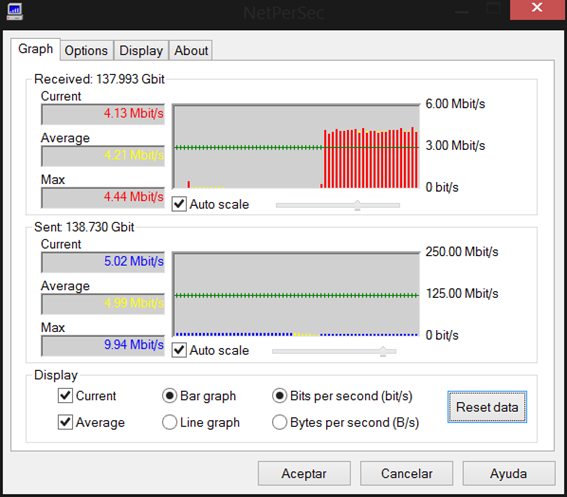

-Mandando y recibiendo paquetes a través de un Switch a un usuario
Ya que usamos full-duplex tenemos la misma tasa de bits de transmisión y recepción.

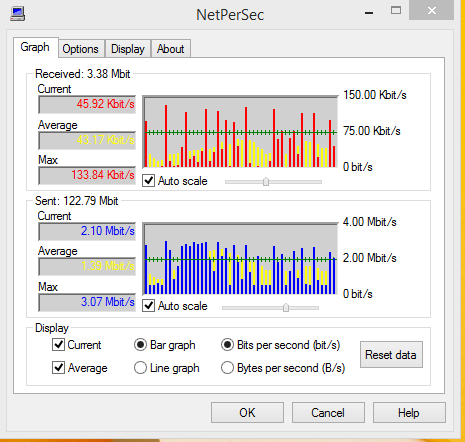

Half-Duplex: Podemos Observar que se comparten los 100mb/s, eso quiere decir que la suma de lo que se envia y de lo que se recibe no puede exceder los 100mb/s.

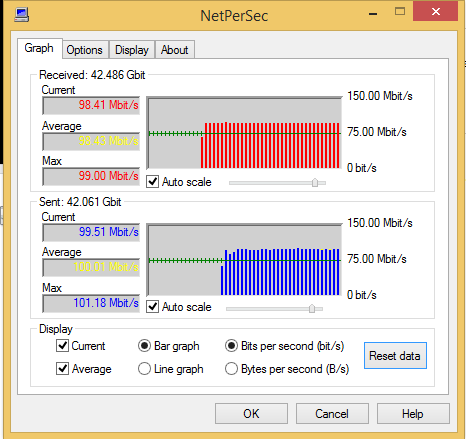

Full-Duplex. Como podemos observar, tanto los paquetes enviados como los recibidos pueden llegar a 100mb/s.

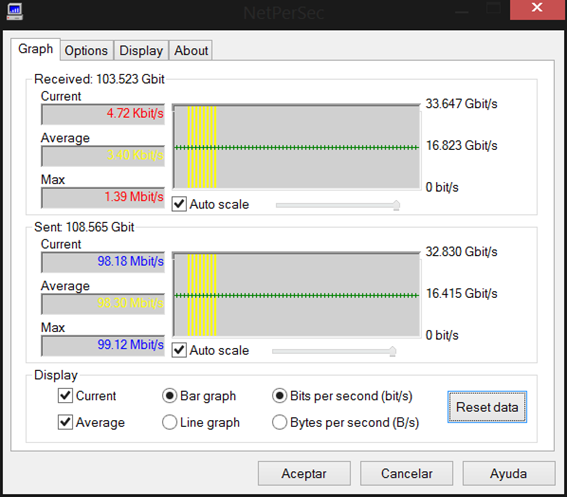

Unidireccional con HUB.

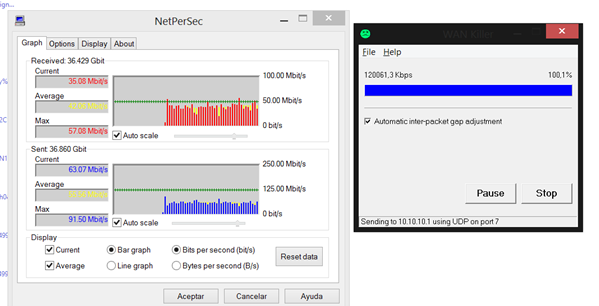

Bidireccional con HUB
Envío de datos direccional con HUB
Envio y recepción de 2 computadoras en HUB
Envio y recepción de las 4 computadoras en HUB
Envio y recepción de 2 en el switch
Envío y recepción de los 4 en el switch.
Conclusión Grupal:
En esta practica pudimos llevar los conocimientos teóricos a la práctica, observamos el comportamiento de Full-Duplex y Half Duplex, siendo que este último divide la tasa de bits del medio para subida y bajada. Además un Switch es más eficiente que un HUB ya que en el HUB todos recibían la tasa de bits que se enviaba, mientras que en el switch solo la recibía el destino al que era dirigido.
